LED Platinen

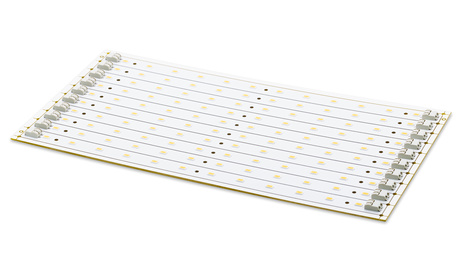

Unsere Standardplatinen:

Mit diesen Platinen und den dazugehörigen Reflektoren können Sie Ihre Objektleuchte für die richtige Lichtplanung einsetzten.

Wir entwickeln und bestücken unsere Platinen selber, so sind auch Lichtfarben und Formen in kleinerer Stückzahl möglich sind.

Anbei einige unserer Platinen, die Sie jeder Zeit mit allen Lichtfarben und CRI-Werten bestücken können.

Alle Platinen sind auf einem stabilen Alukern  aufgebracht. Sie sind starr und können die Wärme gut ableiten (Kühlung).

Diese Kühlung ist uns auch bei den Mid Power LED wichtig, um die gewünschte Lebensdauer zu erhalten.

Platine 3030 2d 50

LED Mid-Power LED 3030
Duobus 3030 2d 50
LED - Abstand 50 mm
LED - Stück 6 x 4 Stück LED
Bestromung 1 Kanal max. 350 mA (50V) - max. 5 Platinen in Reihenschaltung
Bestromung 2 Kanal max. 350 mA (25V) - max. 5 Platinen in Reihenschaltung
Strom pro LED 93 mA bei 6V
Lichtleistung siehe Datenblatt LED
l x b 300 x 25 mm
Kanal 1 farbig, 2 farbig
Lichtfarben 2700 K| 3000 K| 4000 K| 2700 K/5700 K
CRI 80
für Reflektor Duobus Micro

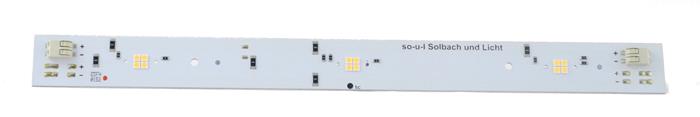

Platine 3030 2d 100

LED

Mid-Power LED 3030 Duobus 3030 2d 100
LED - Abstand

100 mm
LED - Stück

3 x 4 Stück LED
Bestromung 1 Kanal

max. 350 mA (25V) - max. 5 Platinen in Reihenschaltung
Bestromung 2 Kanal

max. 350 mA (12,5V) - max. 5 Platinen in Reihenschaltung
Strom pro LED

115 mA bei 6V
Lichtleistung

siehe Datenblatt LED
l x b

300 x 25 mm
Kanal

1 farbig, 2 farbig
Lichtfarben

2700 K| 3000 K| 4000 K| 2700 K/5700 K
CRI

80
für Reflektor

Duobus Micro

Platine WW RDB 60

LED

Luxeon ZES WW RDB 60
LED - Abstand

60 mm
LED - Stück

5 x 2 Stück LED
Bestromung 1 Kanal

max. 1000 mA (28V) - max. 5 Platinen in Reihenschaltung
Bestromung 2 Kanal

max. 1000 mA (14V) - max. 5 Platinen in Reihenschaltung
Strom pro LED

350 mA bei 3V
Lichtleistung

siehe Datenblatt LED
l x b

300 x 25 mm
Kanal

1 farbigl, 2 farbig
Lichtfarben

2700 K| 3000 K| 4000 K| 2700 K/5700 K
CRI

80
für Reflektor

Wallwasher RDB

Platine WW RDB 40

LED   Luxeon ZES WW RDB 40
LED - Abstand   40 mm
LED - Stück   6 x 2 Stück LED
Bestromung 1 Kanal   max. 1000 mA (28V) - max. 5 Platinen in Reihenschaltung
Bestromung 2 Kanal    max. 1000 mA (14V) - max. 5 Platinen in Reihenschaltung
Strom pro LED   350 mA bei 3V
Lichtleistung   siehe Datenblatt LED
l x b   240 x 30 mm einfarbig240 x 40 mm zweifarbig
Kanal   1 farbig 2 farbig
Lichtfarben   2700 K| 3000 K| 4000 K| 2700 K/5700 K
CRI   80
für Reflektor   Wallwasher RDB

Platine High Power Single M

LED

Luxeon M Doubus Single R Luxeon M
LED - Abstand

-
LED - Stück

1 Stück LED
Bestromung

max. 1000 mA
Strom pro LED

1000 mA bei 12V
Lichtleistung

siehe Datenblatt LED
d

55 mm
Kanal

1 farbig
Lichtfarben

2700 K| 3000 K| 4000 K
CRI

80
für Reflektor

Duobus Micro| Hybrid OHY-F-M

Platine High Power Single MZ

LED

Luxeon MZ Doubus Single R Luxeon MZ
LED - Abstand

-
LED - Stück

1 Stück LED
Bestromung

max. 1000 mA
Strom pro LED

1000 mA bei 12V
Lichtleistung

siehe Datenblatt LED
d

55 mm
Kanal

1 farbig
Lichtfarben

2700 K| 3000 K| 4000 K
CRI

80
für Reflektor

Wallwasher RDB| Hybrid OHY-G-MZ

Platine 3030 2d 4x25

LED

Mid-Power LED 3030 Duobus 3030 2d 4R
LED - Abstand

25 x 25 mm
LED - Stück

4 x 4 Stück LED
Bestromung 1 Kanal

max. 500 mA (25V)
Bestromung 2 Kanal

max. 500 mA (12,5V) - 2 x Reihenschaltung
Strom pro LED

112 mA bei 6V
Lichtleistung

siehe Datenblatt LED
d

62 mm
Kanal

1 farbig, 2 farbig
Lichtfarben

2700 K| 3000 K| 4000 K| 2700 K/5700 K
CRI

80
für Reflektor

Duobus Micro

Platine 3030 2d 3 x 3

LED

Mid-Power LED 3030 Duobus 3x3 Abstand 50 mm
LED - Abstand

50 mm
LED - Stück

3 x 3 Stück LED
Bestromung 1 Kanal

max. 350 mA (50V) - max. 6 Platinen in Reihenschaltung
Bestromung 2 Kanal

max. 350 mA (25V) - max. 6 Platinen in Reihenschaltung
Strom pro LED

93 mA bei 6V
Lichtleistung

siehe Datenblatt LED
l x b

150 x 150 mm
Kanal

1 farbig, 2 farbig
Lichtfarben

2700 K| 3000 K| 4000 K|
CRI

80
für Reflektor

Duobus Micro
